Filtres¶

Le module Filtres calcule des filtres géométriques de contrôle de pose sur la structure courante. Chaque action produit un champ scalaire sur les blocs, qu'on peut visualiser via l'action Changer l'échelle de couleurs du Header.

L'onglet est affiché en grille (11 boutons) plutôt qu'en liste, pour faciliter la sélection rapide d'un filtre.

Après calcul d'un filtre, ouvrir l'action Changer l'échelle de couleurs (Ctrl+L) et sélectionner le nom du filtre dans la liste des champs scalaires pour appliquer une coloration sur les blocs.

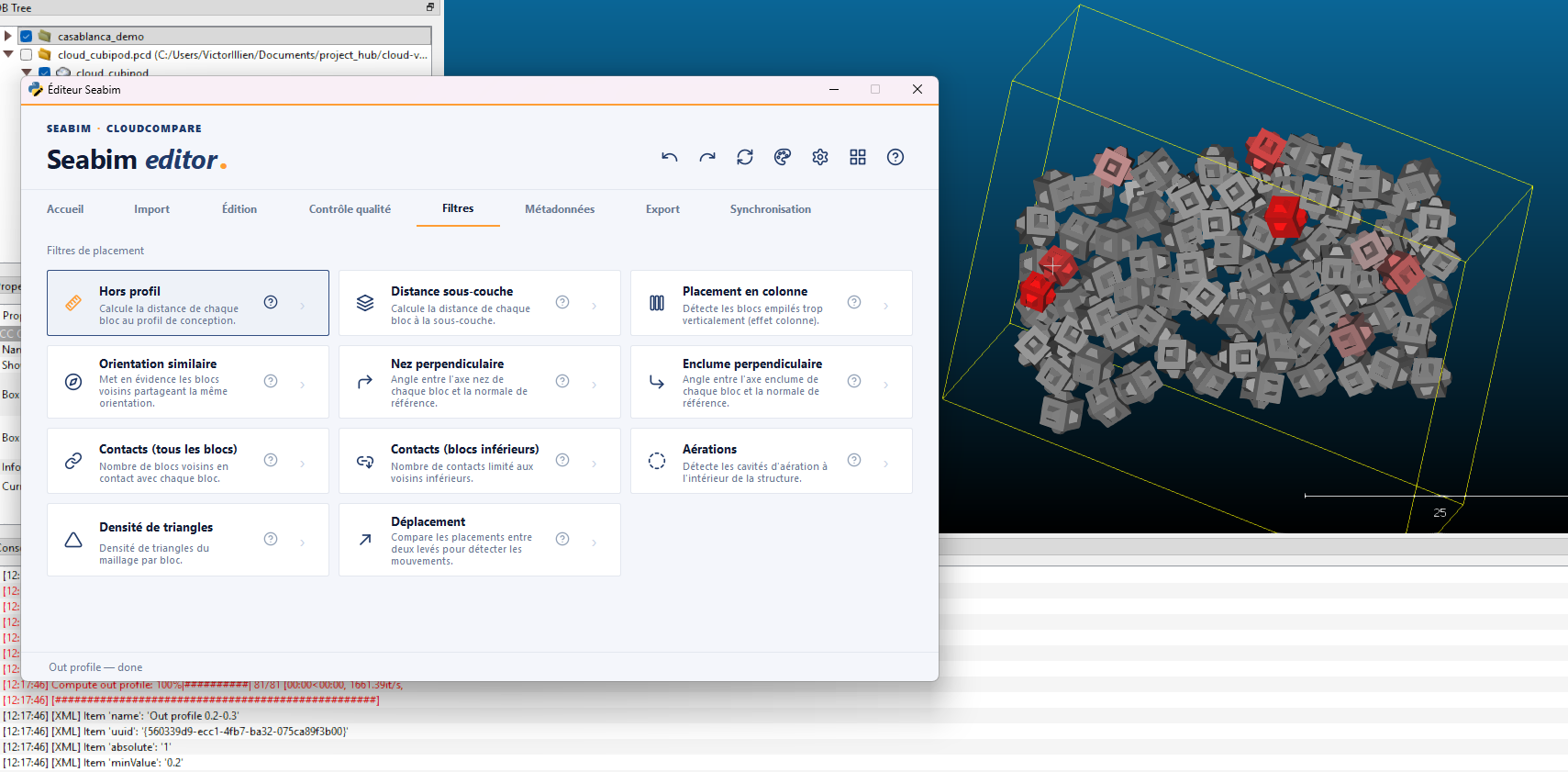

Hors profil¶

Calcule la distance de hors profil : distance d'un bloc au plan moyen formé par les blocs adjacents. Permet de repérer les blocs trop en saillie ou trop en retrait par rapport à leurs voisins.

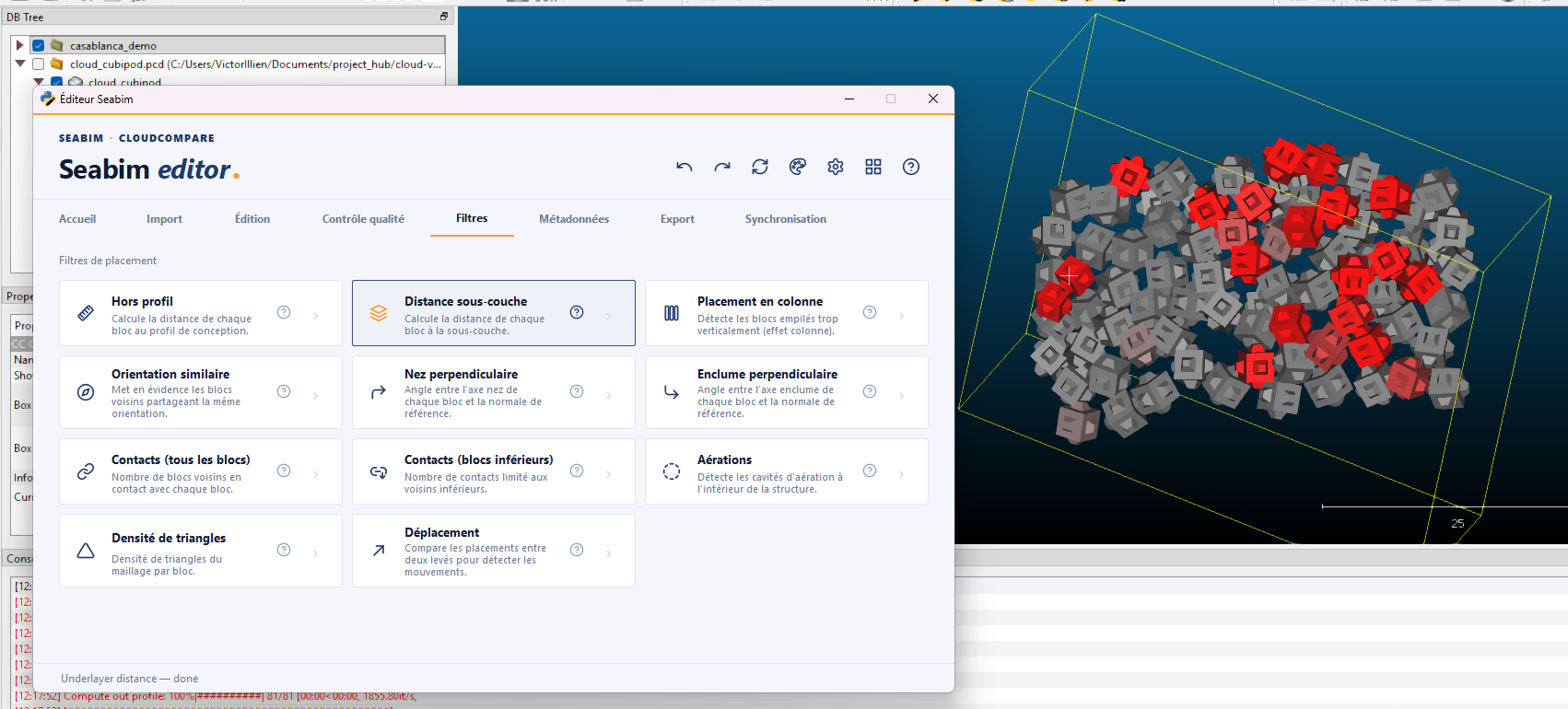

Distance sous-couche¶

Calcule la distance entre chaque bloc et la surface sous-jacente (sous-couche). Utile pour vérifier que les blocs reposent correctement sur la couche inférieure de la digue.

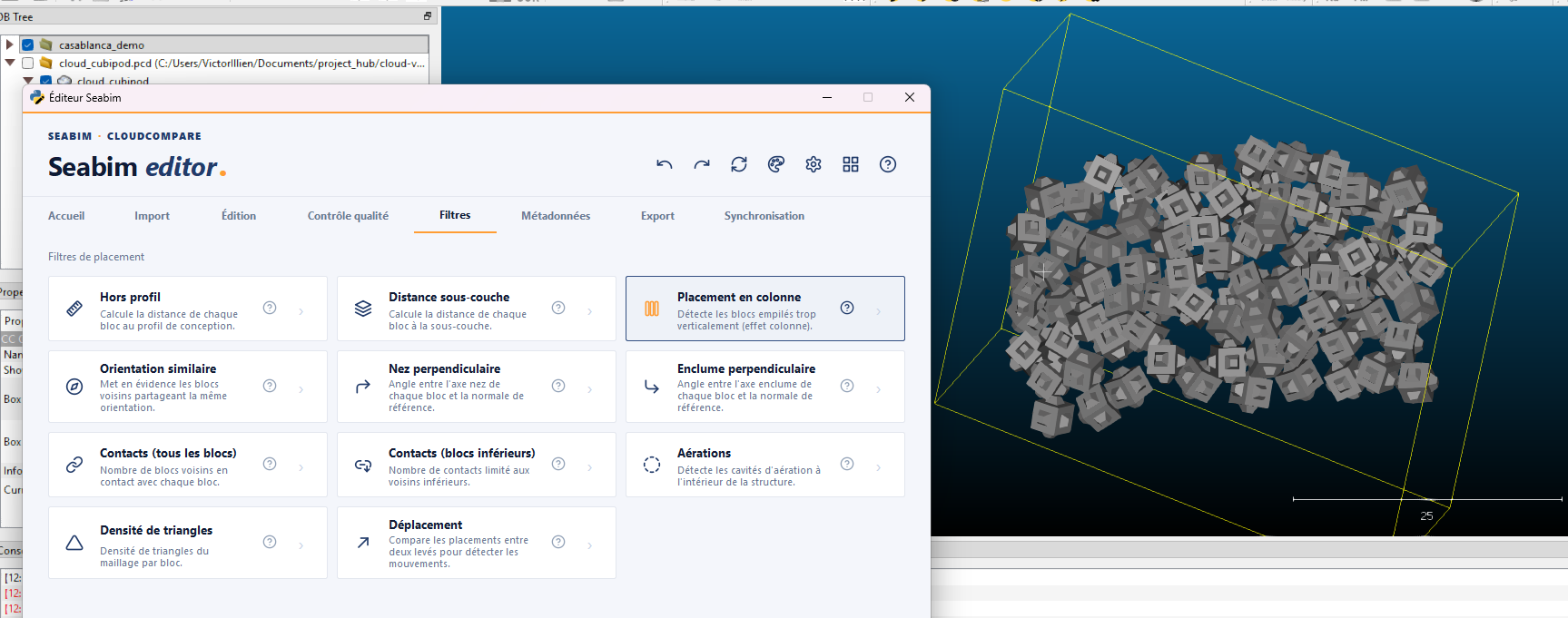

Placement en colonne¶

Met en avant les couples de blocs voisins empilés verticalement l'un au-dessus de l'autre. Une pose en colonne est un défaut : les efforts ne se répartissent pas correctement entre les couches.

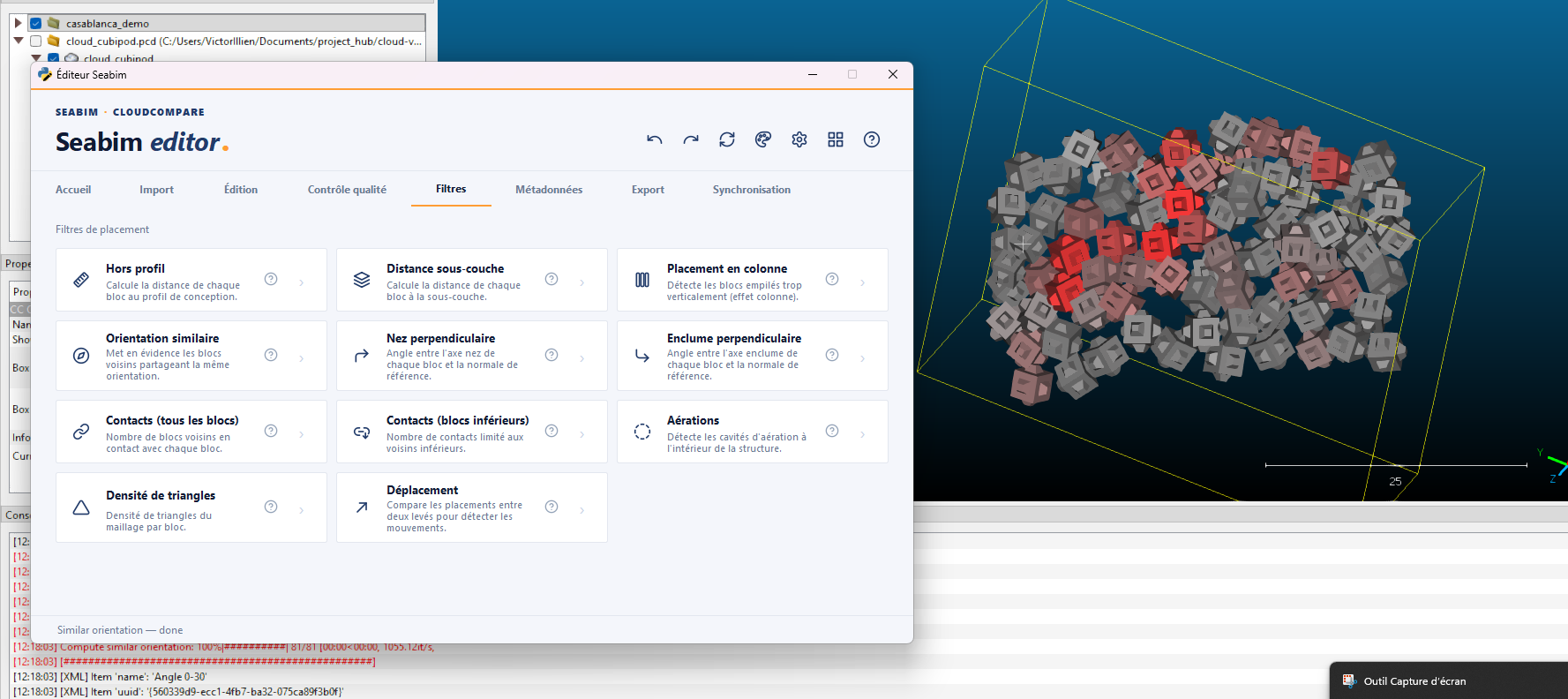

Orientation similaire¶

Met en avant les couples de blocs voisins partageant la même orientation. Une orientation trop homogène entre voisins immédiats peut être un défaut de pose (l'alternance d'orientations participe à la stabilité).

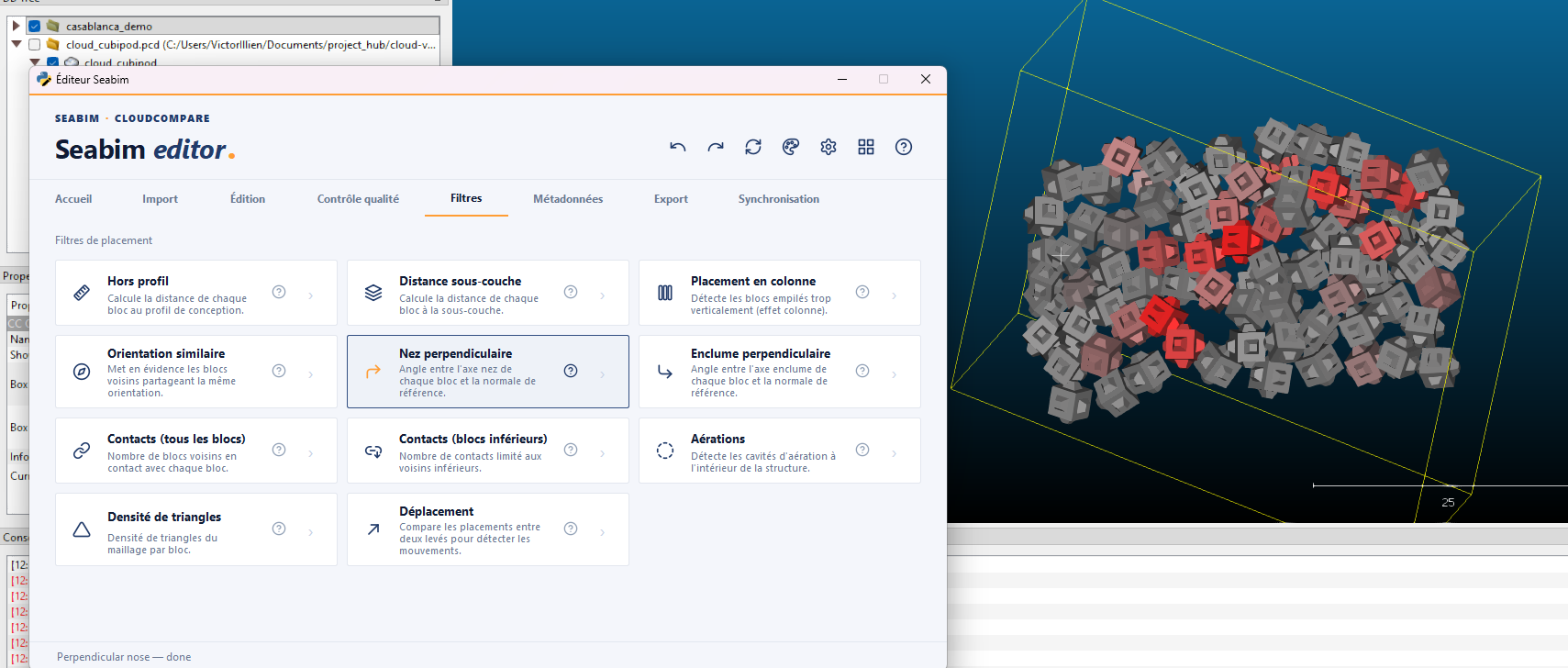

Nez perpendiculaire¶

Calcule l'angle entre l'axe « nez » de chaque bloc et la normale au talus de référence. Permet de vérifier que les nez de blocs sont orientés perpendiculairement au talus (orientation théorique optimale).

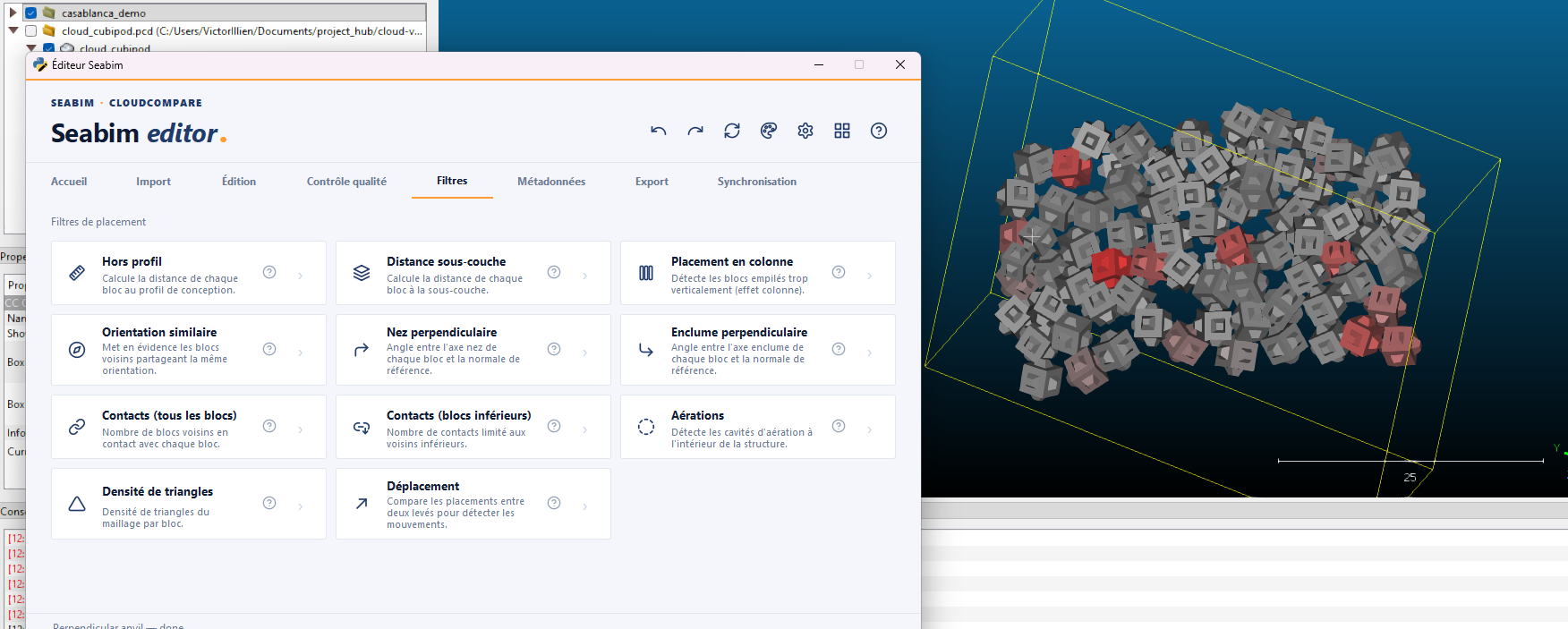

Enclume perpendiculaire¶

Identique à Nez perpendiculaire mais sur l'axe « enclume » du bloc.

La valeur 0 correspond à une enclume perpendiculaire à la pente, et sous 30° le bloc devient rouge. Cette configuration, lorsqu'elle se répète, peut entraîner un déséquilibre des autres blocs : au-delà d'un certain pourcentage de blocs rouges, la structure est dans une mauvaise position pour la suite. C'est donc la part de blocs rouges qui compte, pas le bloc isolé.

Réservé à l'Accropode I. Seul ce type de bloc porte une enclume identifiable dans son repère propre : sur un Xbloc ou un Cubipode, le même calcul rendrait un angle parfaitement calculable qui ne mesure rien. Les blocs d'un autre type sont donc écartés du calcul, et le filtre refuse de tourner si la sélection n'en contient aucun. Sur une structure mixte, seuls les Accropode I sont mesurés et le rapport indique ce qui a été laissé de côté.

Les pourcentages au-dessus et en dessous de 30° restent lisibles dans la console CloudCompare. À la fin du calcul, un rapport statistique les reprend et les complète : blocs mesurés et blocs écartés, part de blocs rouges et part au-dessus de 30°, ventilation de ces blocs rouges aux paliers 10°, 15° et 20° (à part égale, des enclumes à 28° et des enclumes à 5° ne décrivent pas la même structure), puis moyenne / médiane / 10e percentile / minimum de l'angle et répartition par tranches de 5°. Le 10e percentile et le minimum plutôt que leurs symétriques : ici c'est la queue basse de la distribution qui porte l'information.

Le rapport reste agrégé ; pour retrouver un bloc en particulier, on passe par le champ scalaire perpendicular_anvil ou l'export CSV, qui portent le détail bloc par bloc. Le palier mis en avant dans la ventilation est réglable dans les Préférences (anvil_angle_threshold, 30° par défaut, soit le seuil du rouge) ; le baisser affine la lecture sans déplacer le rouge, qui suit l'échelle de couleur. Le rapport peut être coupé ou réaffiché via la pastille à droite du bouton (show_anvil_report).

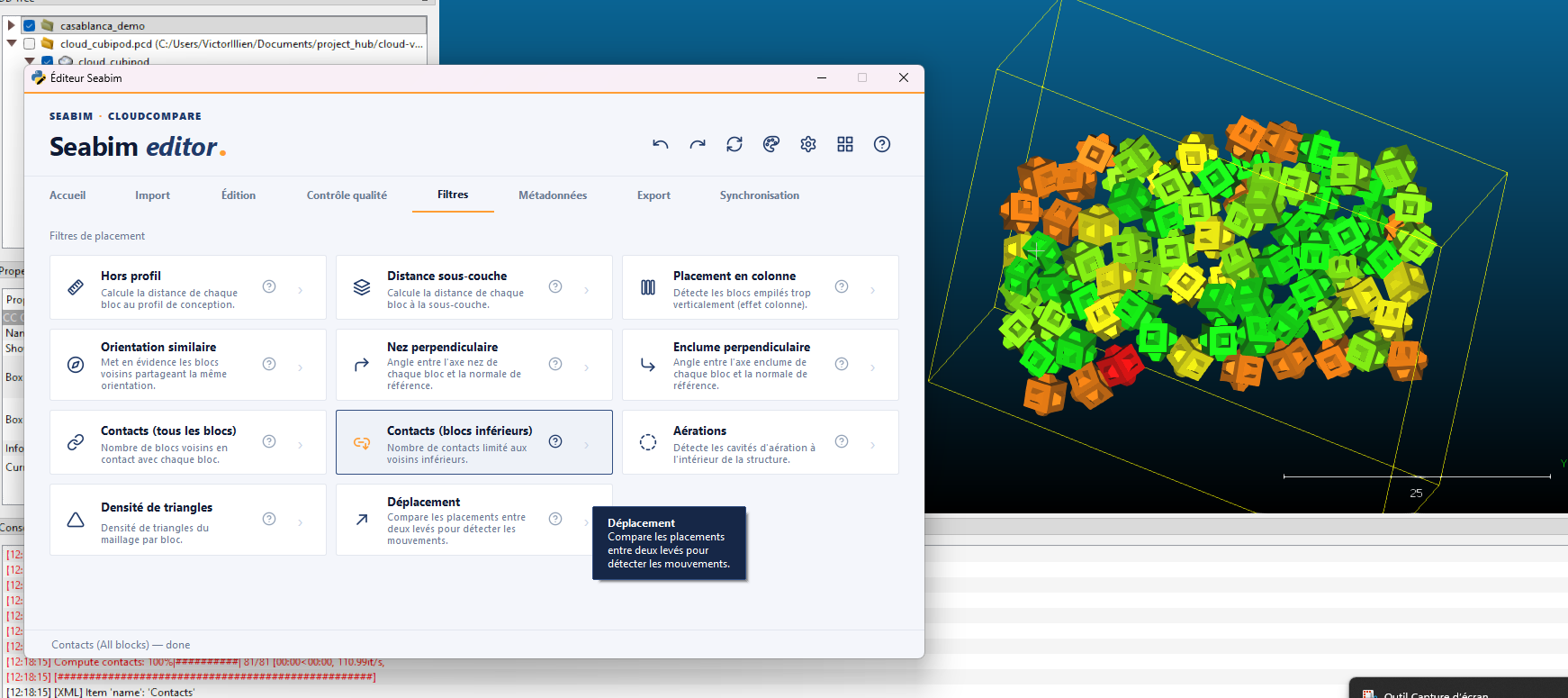

Contacts (tous les blocs)¶

Calcule le nombre de blocs en contact avec chaque bloc. Un bloc en contact avec trop peu de voisins est mal stabilisé ; un nombre élevé peut indiquer une zone trop dense.

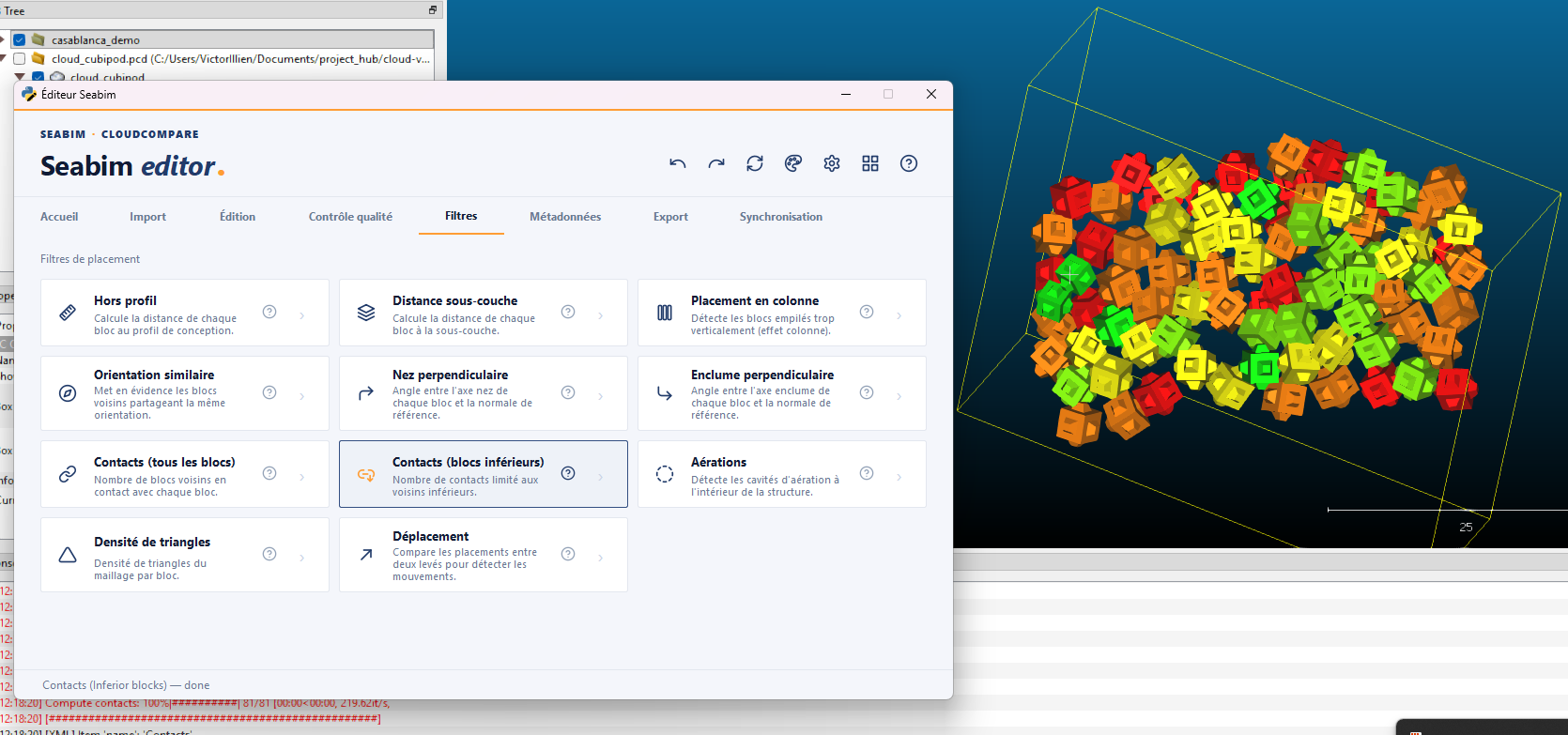

Contacts (blocs inférieurs)¶

Variante de Contacts (tous les blocs) qui restreint le décompte aux blocs situés en couche inférieure. Permet d'isoler les appuis structurels sans bruit lié aux blocs latéraux ou supérieurs.

Aérations¶

Détecte les cavités d'aération à l'intérieur de la structure : zones où l'absence de blocs crée un vide non prévu par le design.

Le calcul raisonne par groupe de trois blocs voisins : pour chacun, SEABIM mesure la plus grosse sphère qui tient entre eux sans toucher la géométrie. Une sphère est déposée au cœur de chaque vide dont le diamètre tombe entre les deux bornes, et l'ensemble forme un groupe nommé Vides (diamètre min …) dans l'arbre CloudCompare.

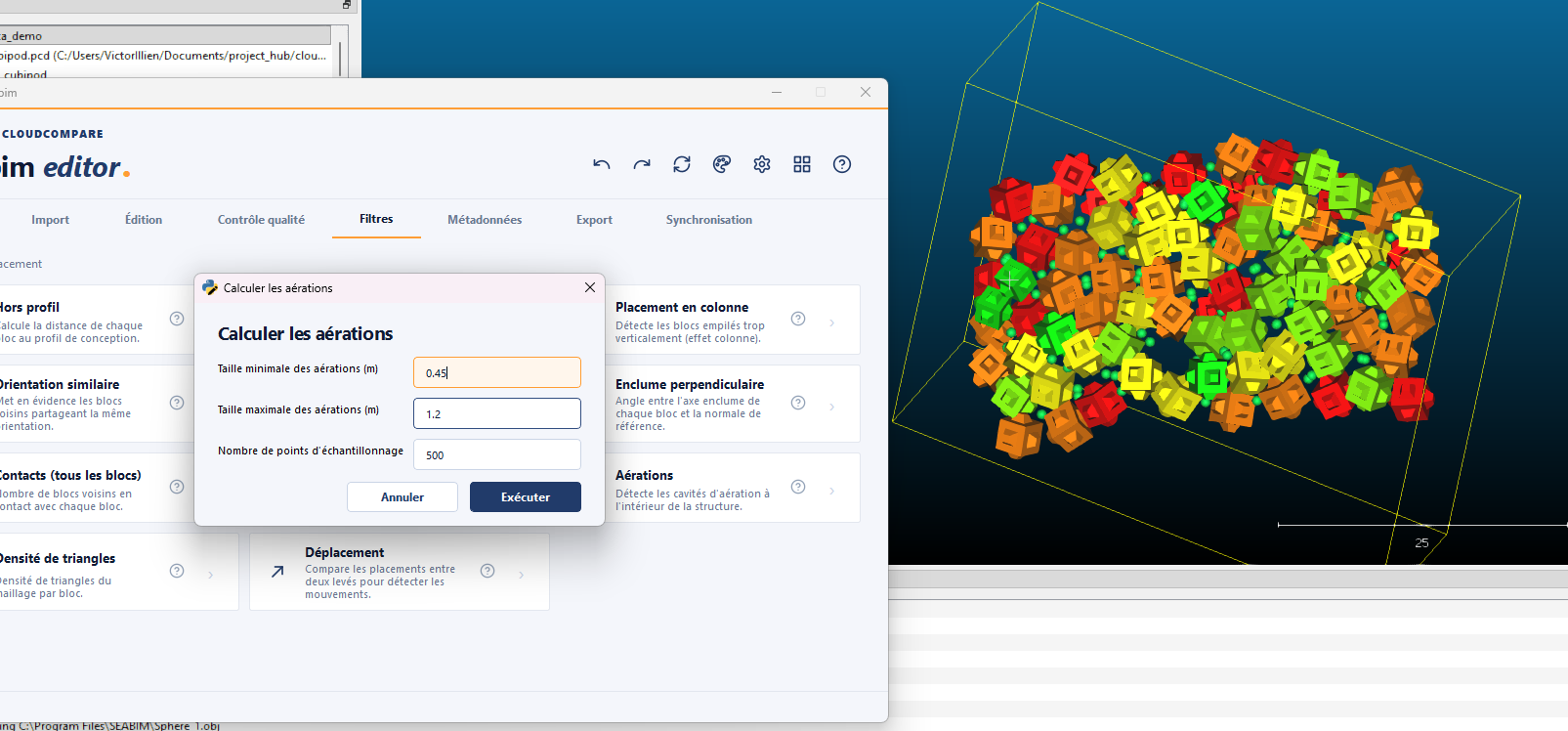

La modale Calculer les aérations propose les réglages suivants, tous exprimés en diamètre, dans l'unité de travail :

• Diamètre minimal des vides : diamètre de la plus petite sphère qui doit tenir dans un vide pour qu'il soit signalé. L'abaisser détecte des vides plus serrés — donc davantage de résultats, dont certains ne sont que des irrégularités de surface.
• Diamètre maximal des vides : les vides plus larges sont ignorés. Au-delà d'une certaine taille, c'est le bord de l'ouvrage ou une zone non levée qui apparaît, pas un défaut de pose.
• Nombre de points d'échantillonnage : nombre de points testés dans chaque cellule pour trouver l'endroit le plus dégagé. Plus de points donne une détection plus fine, et un calcul plus long.

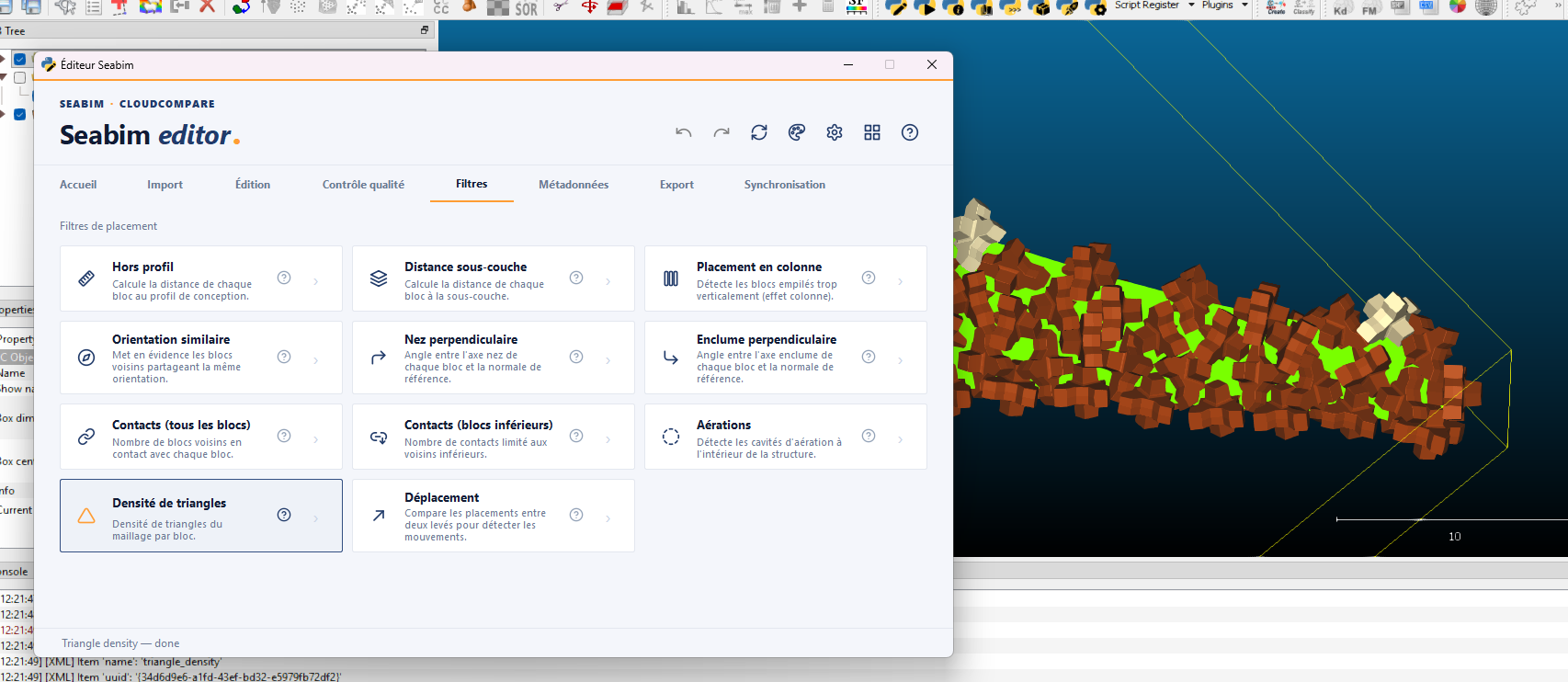

Densité de triangles¶

Calcule la densité de triangles du maillage par bloc. Métrique de contrôle : un bloc dont la densité de triangles s'écarte fortement de la moyenne signale souvent un problème géométrique (bloc déformé, mauvais type).

Déplacement¶

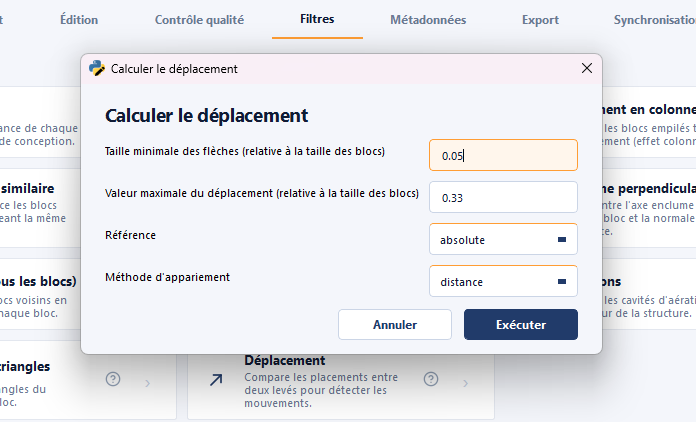

Calcule le déplacement des blocs par rapport à une structure de référence (typiquement le levé précédent), pour repérer les mouvements entre deux campagnes. La modale Calculer le déplacement propose les réglages suivants :

• Taille minimale des flèches et Valeur maximale du déplacement (relatives à la taille des blocs) : pilotent uniquement la coloration initiale et la couleur des flèches affichées dans la vue.
• Échelle de référence : choisit l'unité dans laquelle le déplacement est rapporté pour la coloration.
  • Absolu : valeur brute, dans l'unité de travail.
  • H (taille de bloc) : déplacement rapporté à la hauteur caractéristique du bloc (ratio sans dimension).
  • DN (diamètre nominal) : déplacement rapporté au diamètre nominal du bloc (racine cubique de son volume).
• Méthode d'appariement : comment associer chaque bloc courant à son homologue de la structure de référence.
  • distance : par proximité spatiale.
  • section et numéro : par identité (même section + même numéro de bloc).
