Le module Export regroupe les actions de sortie : sauvegarde de la structure courante en JSON, export CSV (standard ou colonnes personnalisées), et génération du rendu final prêt pour livraison.
Sauvegarder un JSON¶
Sauvegarde la structure courante dans un fichier JSON. Le format est celui décrit dans la section Fichier de structure JSON.
Sauvegarde fréquente recommandée
Le module SEABIM Editor maintient un fichier autosave.json dans le
dossier de données, mais une sauvegarde manuelle nommée selon la
nomenclature
est essentielle aux jalons de travail (find, filtered, manual_n).
Exporter un CSV¶

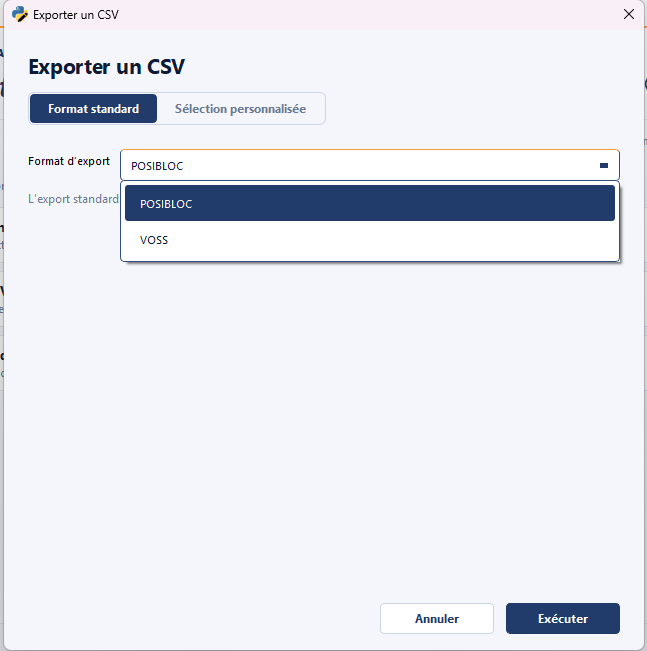

Exporte les blocs de la structure en CSV. L'action couvre deux cas dans une modale unifiée :
- Standard : les colonnes habituelles (position, type, volume, plot, bloc) pour échange avec un autre outil.

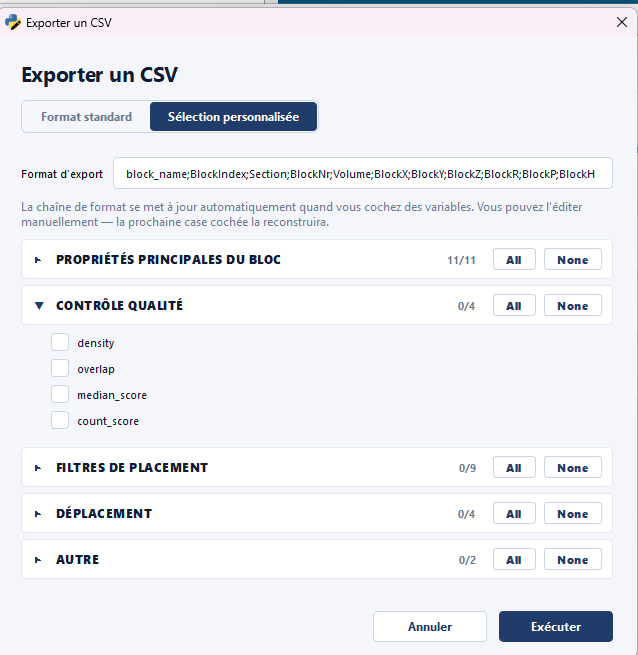

- Personnalisé : sélection libre des colonnes à exporter selon les métadonnées présentes dans la structure.

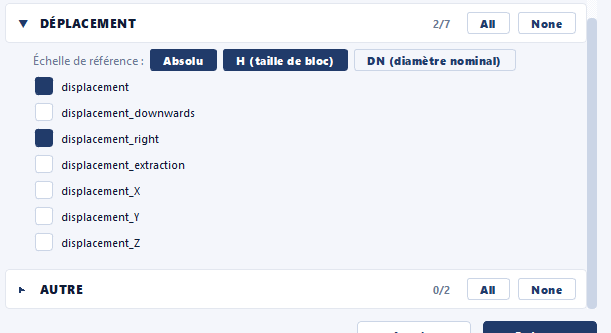

Dans la sélection personnalisée, la section Déplacement est coiffée d'une
rangée Échelle de référence (multi-sélection : Absolu, H (taille de
bloc), DN (diamètre nominal) — cf. Déplacement).
Chaque combinaison champ coché ×
référentiel actif produit sa propre colonne (displacement,
displacement_dn, displacement_h, displacement_downwards_dn…). Si aucun
référentiel n'est actif, les champs de déplacement sont grisés.
Exporter le rendu final¶

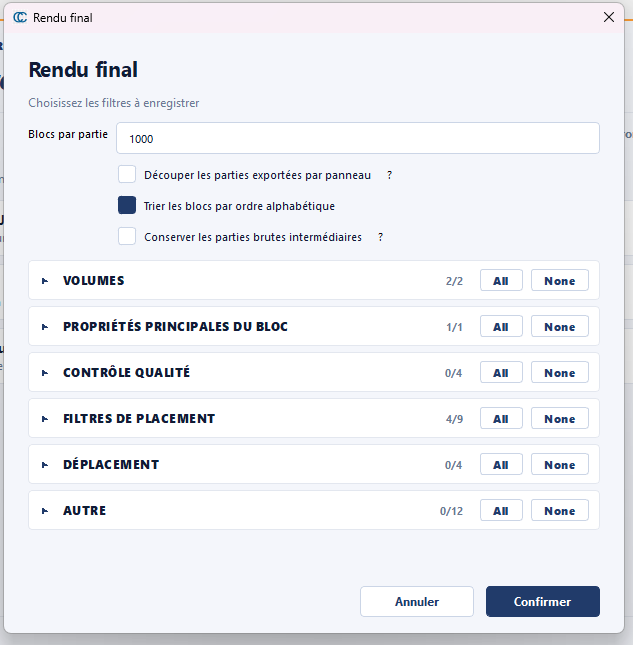

Génère le rendu final de livraison sous forme de fichiers BIN CloudCompare, découpé en parts. Une modale permet de choisir précisément quels blocs exporter, comment les répartir et quels champs conserver.
Options de découpage¶
| Option | Effet |
|---|---|
Blocs par partie |
Nombre de blocs par fichier BIN. Pré-rempli depuis les paramètres (n_blocks_final_render), modifiable ici. |
Découper les parties exportées par panneau |
Si coché, chaque part contient un panneau et porte son nom (ex. M24) au lieu de Part 1, Part 2… N'affecte que le découpage et le nommage du BIN, pas la coloration (qui dépend du champ panel). |
Trier les blocs par ordre alphabétique |
Ordonne les blocs dans chaque part. |
Conserver les parties brutes intermédiaires |
Conserve les fichiers *_raw.bin produits par part avant la fusion CloudCompare (utile au débogage). Si décoché, ils sont supprimés après la fusion. |
Panneaux trop volumineux
En mode « Découper les parties exportées par panneau », si un panneau dépasse
la limite de blocs par part, une fenêtre propose de le redécouper
(M24, M24_2…) ou de le garder entier (un seul part pour ce panneau).
Filtres de sélection¶
Quand la structure contient plusieurs types ou plusieurs volumes de
blocs, des sections Types de blocs et Volumes apparaissent : seuls
les blocs dont le type ET le volume sont cochés sont exportés. S'il n'y a
qu'un seul type (ou volume), la section correspondante est masquée et tous les
blocs sont retenus de ce côté.
Champs à exporter¶

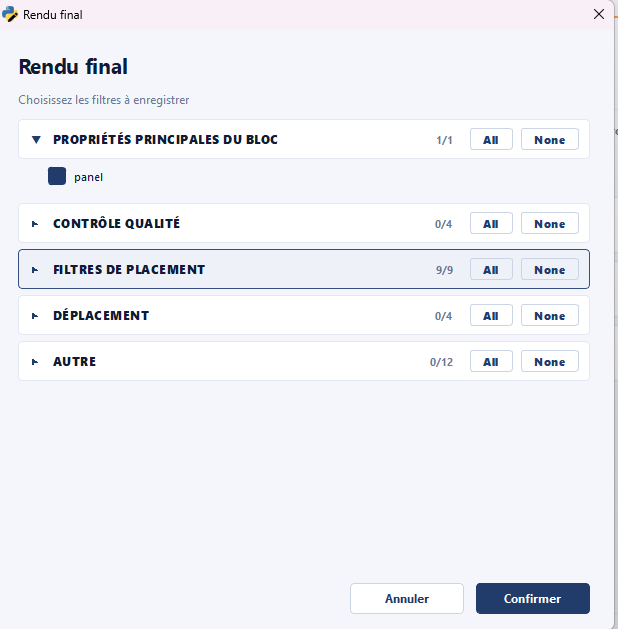

Les champs scalaires sont regroupés en sections pliables : Propriétés
principales (panel), Contrôle qualité, Filtres de placement,
Déplacement et Autres. Cochez ceux à conserver dans le rendu livré. Un
champ non calculé sur les blocs apparaît grisé et marqué « (non calculé) » :
il n'y a rien à exporter pour ce champ.
Déplacement : échelles de référence et coloration livrée
Comme dans l'export CSV, la section Déplacement propose une rangée
Échelle de référence (multi-sélection : Absolu, H (taille de bloc),
DN (diamètre nominal)). Chaque combinaison champ × référentiel génère
son propre champ scalaire (« Displacement », « Displacement / DN »,
« Displacement / H »…), recalculé depuis la valeur absolue au moment de
l'export — sans relancer le calcul de déplacement. L'échelle de couleurs des
champs de déplacement est en outre figée en absolu, afin que la
coloration livrée reste correcte après rechargement du BIN chez le
destinataire.
Étape finale du workflow
Cette action est l'étape finale décrite dans la procédure
courante. Elle est
précédée d'une réindexation (action Renommer les blocs avec un
préfixe (lot) du module
Métadonnées) qui assure une numérotation continue avant la
livraison.
